產品詳情-列管式冷油器

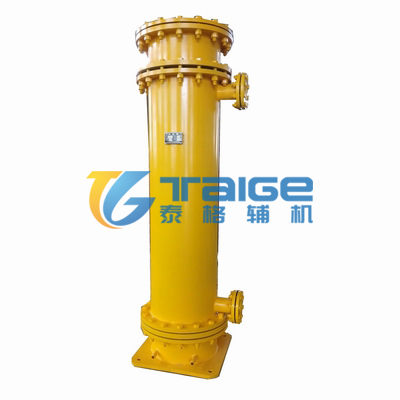

列管式冷油器

發布日期：2021-05-20 11:20 瀏覽量：4282 分享到：

冷油器，冷油器改造，冷油器管束更換，冷油器現場改造，冷油器換管，管式冷油器

一、冷油器概述
?? 冷油器是電力系統中普遍使用的一種油冷卻設備，同時也適用于冶金、化工、礦山、輕工及重工等部門。主要用于設備潤滑油，變速系統油變器油，汽輪機油及磨煤油的油系統中循環冷卻。
?? 目前，國內生產的冷油器都是一個模式，經過多年來的實踐這種冷油機的缺點很多；體積大，冷卻效果差，密封復雜，維修難。我公司科研人員研發的一種新型冷油器，具有冷卻效果好，出口油溫度接近水溫，結構簡單，操作方便，體積小等特點。
二、冷油器主要技術參數

基本參數（表1）

規格型號	冷卻面積m2	油流量T/H	水流量T/H	進水溫度°C	油降溫度°C	進油溫度°C	設計壓力MPa
YLQ-5	5	6	8	設計溫度≤33°C	標準為10 ≥10需要特殊設計	50-60	1.6
YLQ-8	8	10	15
YLQ-12	12.5	14	19
YLQ-20	20	22	32
YLQ-30	30	32	40
YLQ-35	35	35	45
YLQ-40	40	42	50
YLQ-50	50	55	68
YLQ-60	60	65	80
YLQ-70	70	80	98
YLQ-80	80	90	110
YLQ-90	90	110	130
YLQ-100	100	130	150
YLQ-120	120	150	180

冷油器，冷油器改造，冷油器管束更換，冷油器現場改造，冷油器換管，管式冷油器

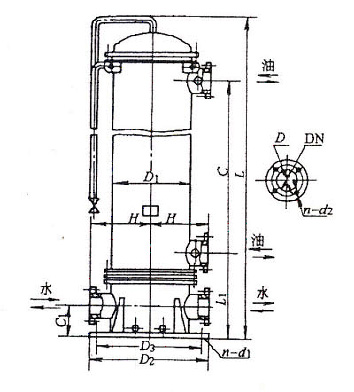

1.?????? 立式冷油器結構及尺寸（見圖及表2）

型號	L	D	F	E	O	Q	Z	a	DN	N	n-d	重量 (kg)
??? YLQ-3	1500	219	680	150	380	440	260	DN 25	32	32	4-??24	150
???? YLQ-8	1780	273	900	200	380							240
???? YLQ-12	1950	325	1190		400	480	292		65	65	6-??20	450
???? YLQ-20	2390	377	1540		450	550	320		100	80		610
???? YLQ-30	2580	426	1740		470	570						730
???? YLQ-40	2750	426	1940	230	590	690	415		125	125		780
???? YLQ-50	3150	480	2480								6-??30	940
? ?? YLQ-60	3530	530	2700	250	720	900	534		150	125		1065
???? YLQ-70	3200		2380									1670
???? YLQ-80	3250	616	2015				620		150	150		1780
????? YLQ-90	3400		2250									1890
???? YLQ-100	3855	820	2615	300	1015	1150	500		200	200	8-??30	1945
???? YLQ-120	4455		3215									2220
???? YLQ-160	3320		2010		1150	1250	602					2770
???? YLQ-200	3970		2660									3340

三、結構特點
????冷油器主要由進水蓋、殼體、管束、回水蓋、密封件、緊固件等組成，殼體上有進出油水管的四個管接口，另配有排油口、排水口及排氣口。

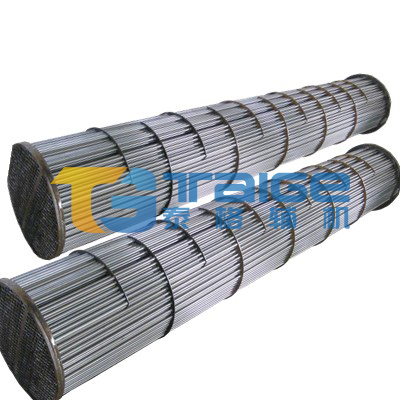

１、采用紫銅管為換熱元件，傳熱系數高，單位長度熱面積大，傳熱量高。
２、結構合理,能在較大溫度變化范圍內保持出油溫度穩定，對溫度突變及震動有良好抗力。
３、結構可靠，確保冷卻水不會進入汽輪機組。
４、翅片光滑無毛刺，無皺折，不易結塵、結垢，流體阻力低。
??? 冷油器根據安裝方式的不同，分為立式冷油器和臥式冷油器，立式冷油器具有所需安裝面積小、安裝方便等特點。臥式冷油器具有壓降較小、抗水錘擊性強等特點，因此根據不同的場地、空間高度、使用性能等要求正確選用立式或臥式冷油器，能更好地滿足發機組及其它設備的需要。
四、冷油器定購冷油器，冷油器改造，冷油器管束更換，冷油器現場改造，冷油器換管，管式冷油器
1:選購冷油器應告知冷卻面積。
2:進油、水溫度和進油壓力及阻力降。
3:換熱冷卻管一般選紫銅, 用戶也可需要選用不銹鋼管。
